风压变送器专为除尘器、过滤器、送风管道等差压测量而研发的一款微差压变送器

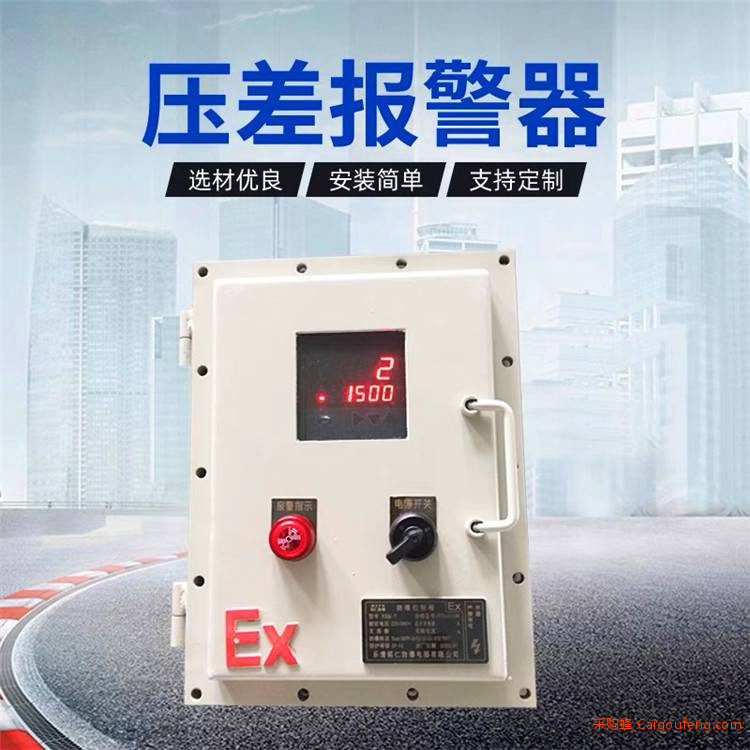

本产品是一种长寿命的工业级变送器,变送器的核心器件采用***进口压力传感器,经过准确的结构设计、合理的温度补偿,然后以线性扩大电路、V/I转换全密封焊接工艺制造出标准的(4~20)mA电流信号或标准电压信号。产品有常规和防爆两款，,外形精巧、美观、***,方便安装。

本设备由两部分组成：

1）按键显示屏

2）压力传感器

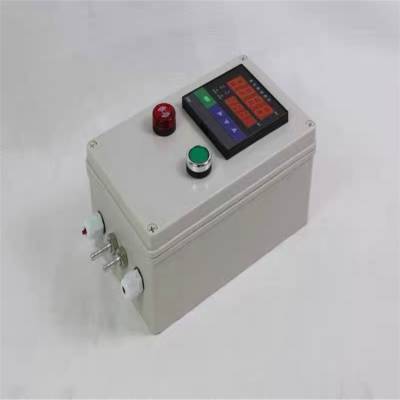

该产品采用美国进口压差芯体，双行4位数字显示，分别显示实测压差值和控制输出差压值（用户可自由设定）；带电源指示灯（电源开关按钮），声光报警器。

工业过滤器风压变送器,智能风压变送器带数显技术规格：

·测量介质：干燥，洁净无腐蚀性气体;

·压力形式：正压，负压，压差;

·采用美国进口差压芯体，精度高稳定性好，具有零点，满量程补偿，温度补偿;

·量程：0-±5KPA;

·精度：±0.25% FS (***型);

·长期稳定性能： 0.1%FS/年;
·输入电压： 220VAC (16~36VDC需定制);

·输出信号： 1路开关量 (标配1路声光报警器+1路电源指示灯/开关);

·LED双行4位数字显示，可显示测量值，峰值，报警设定值，报警值一键加减;

·手动按键压差零点校准;

·ABS工业塑料外壳(另有防--) IP65防护等级;

·补偿温度：-20-85℃
·环境温度：-10-70℃

产品特点:

外形精巧,安装方便,采用阻燃壳体保护;

阻尼滤波设计使它受动压的影响小;

可同时用于差压、压力、负压测量;零位、满度均现场可调;

多种量程,输出信号电气连接和压力接口均采用标准化设计。

系统应用：

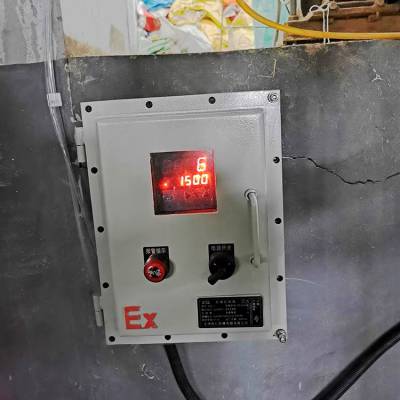

本系统可用于板材加工、家具制造、铸造工业、陶瓷工业、玻璃工业、耐火材料、水泥建材、砂轮制造、化工制品、机械加工等行业的环保除尘报警保护系统中，实现对除尘系统的稳定运行提供基础的数据支撑，对除尘系统运行过程中出现的异常信息进行报警处理，提高了除尘设备的运行效率，保障了除尘系统的安全稳定运行，以达到环保除尘目的。

工业过滤器风压变送器,智能风压变送器带数显使用说明：

压差报警器采用进口***感压芯片，配合先 进的电路处理和温度补偿技术，能精 准测量气体压差大小。具有灵敏度高、精度高、抗过载能力强、抗干扰能力强、长 期稳定可 靠等优点。

1.接线说明：

压差报警器内有一个8P接线端子排，如右图，1、2接220V交流电，6、7、8分别为继电器的常闭、常开、公共端。

2.面板说明：

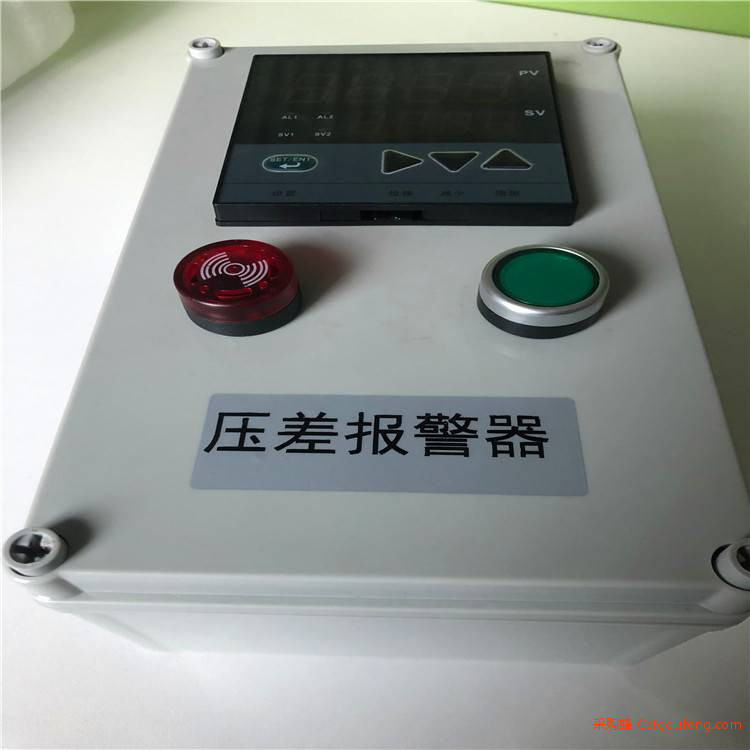

如图，PV显示测量值，SV显示报警值，当测量值大于报警值时压差报警器报警。压差报警器有两路报警输出AL1和AL2。AL1报警时AL1指示灯亮，报警指示灯闪烁并发出蜂鸣声，AL2报警时AL2指示灯亮，继电器动作，继电器接口为8P端子排上右边(6、7、8)三个接线柱。

压差报警器上电默认显示SV1的报警值，SV1和SV2出厂默认值为1500，即压差大于1500PA时报警器报警。按设置键切换显示两路报警值SV1和SV2， 按增加和减少键设置报警值。

3.安装方法：

1.自攻螺钉安装，打开面盖，从4个角的安装孔放入自攻螺钉，固定于墙面、安装板上，再盖回面盖。

2.挂脚安装，报警器配有4个安装挂脚，可以在壳体底部安装挂脚，然后挂脚用螺钉固定于墙面或安装板上。

4.安装注意事项：

1.接口尺寸：φ8宝塔头，长口为高压接口，短口为低压接口，若接反PV值为负值。

2.测干净气体时可以任意安装，测潮湿、脏气体时接压口必 须垂直于地面安装，避免异物进入接压口。

风压变送器是江西世纪行安全设备有限公司历经多年潜心研发生产的一款主要检测过滤器两侧风压力差值的检测仪表，通过风压传感器可实现气体正压、负压、差压的实时数据监控测量，传感器选用进口***、高稳定性芯片，采用铝合金或不锈钢外壳以及应力隔离技术组装而成，经***温度补偿、放大处理，转换成4～20mA、0～5V、1～5V或0～10V标准信号，与二次仪表、PLC、变频器及工业计算机或集散系统接口相连接。
